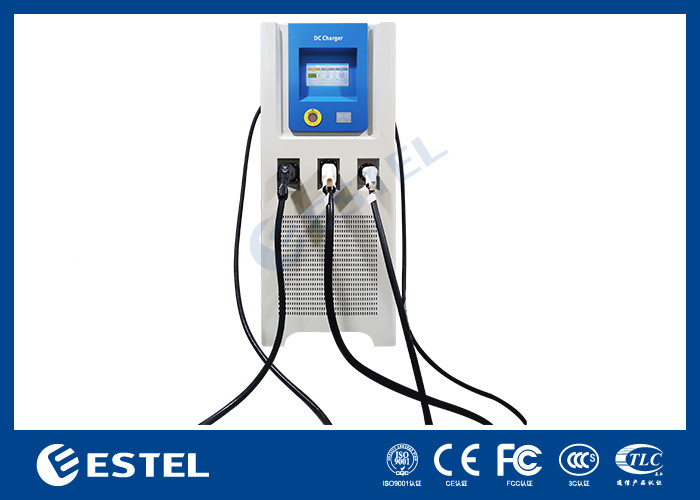

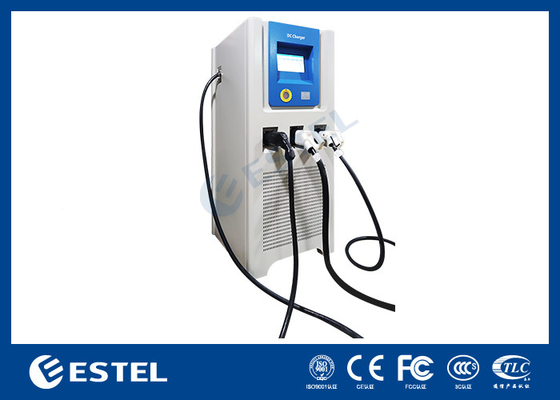

ডিসি 60kw এবং এসি 43KW বৈদ্যুতিক গাড়ির চার্জিং স্টেশন ইভি চার্জিং স্টেশন চার্জার
পণ্যের বিবরণ
ডিসি 60kw বৈদ্যুতিক গাড়ির চার্জিং স্টেশন
,এসি 43 কেডব্লিউ ইলেকট্রিক গাড়ি চার্জিং স্টেশন
,FCC EV চার্জিং স্টেশন
3 বন্দুক Ocpp সমর্থন DC60kw এবং AC43 বৈদ্যুতিক চার্জার গাড়ি স্টেশন ইভ চার্জ ইভ চার্জিং স্টেশন চার্জার
1প্রযুক্তিগত পরামিতি
ডিসি চার্জারটি আইইসি ৬১৮৫১-১-এর সাথে সঙ্গতিপূর্ণঃ2017, EN 61851-1:2010, EN 61851-23:2014, EN 61851-24:2014, আইইসি ৬১৮৫১-১২-২২ঃ2018, GB/T18487.1-2015, এবং সংশ্লিষ্ট যোগাযোগ মান GB/T 27930-2015, GB/T 34657.1-2017, GB/T 34658-2017।কেন্দ্রীয় ব্যবস্থাপনা সিস্টেমের সাথে যোগাযোগের প্রোটোকলটি OCPP 1 এর সাথে সামঞ্জস্যপূর্ণ.6 এআরএম আর্কিটেকচার এবং লিনাক্স / অ্যান্ড্রয়েড প্ল্যাটফর্মে ভিত্তিক।
এই ডিসি চার্জার সিরিজের মৌলিক নকশা আইইসি স্ট্যান্ডার্ড এবং চীনা জাতীয় স্ট্যান্ডার্ডগুলির সাথে সম্মতিযুক্ত।
নামকরণঃ E3P-60K-AD3-100A-EU01
| ৩পি | তিন পর্যায়ের ইনপুট |
| ১০০এ | নামমাত্র আউটপুট ক্ষমতা |
| এডি৩ | ৩টি চার্জিং কানেক্টর সহ DC বা AC আউটপুট |
| DC100A AC63A | চার্জিং সংযোগকারীর নামমাত্র বর্তমান |
| EU01 | সংস্করণ ০২ |
2স্পেসিফিকেশন
| আইটেম নম্বর | 3P-60K-AD3-100A-EU01 | |
| পাওয়ার ইনপুট | ইনপুট রেটিং | ৪০০ ভোল্ট ৩ফিল 170A সর্বোচ্চ। |
| ধাপ / তারের সংখ্যা | 3ph / L1,L2,L3,N,PE | |
| পাওয়ার ফ্যাক্টর | >০98 | |
| বর্তমান টিএইচডি | < ৫% | |
| কার্যকারিতা | > ৯৫% | |
| পাওয়ার আউটপুট | আউটপুট পাওয়ার | ডিসি বন্দুকঃ ৬০ কিলোওয়াট + এসি ৪৩ কিলোওয়াট |
| শুধুমাত্র এক ডিসি বন্দুক একটি চার্জিং সেশনে পাওয়া যায়। এসি চার্জিং বন্দুক স্বাধীন | ||
| আউটপুট রেটিং | 200V-1000V DC + AC380V | |
| সুরক্ষা | সুরক্ষা | অতিরিক্ত বর্তমান, ভোল্টেজের অধীনে, অতিরিক্ত ভোল্টেজ, অবশিষ্ট বর্তমান, ওভারজার্জ সুরক্ষা, শর্ট সার্কিট, অতিরিক্ত তাপমাত্রা, গ্রাউন্ড ত্রুটি |
| ব্যবহারকারী ইন্টারফেস ও নিয়ন্ত্রণ | প্রদর্শন | 10 ′′ টাচ স্ক্রিন |
| সমর্থন ভাষা | ইংরেজি (অন্যান্য ভাষা অনুরোধে উপলব্ধ) | |
| চার্জ বিকল্প | অনুরোধের ভিত্তিতে প্রদান করা মূল্যের বিকল্পগুলিঃ সময়কাল অনুযায়ী মূল্য, শক্তি অনুযায়ী মূল্য, ফি অনুযায়ী মূল্য | |

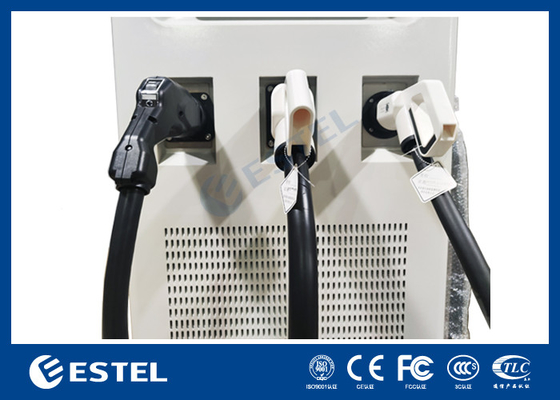

| চার্জিং ইন্টারফেস | DC1 (CHAdeMO) /DC2 (CCS2) /AC1 (CCS2) | |
| ব্যবহারকারীর প্রমাণীকরণ | পেপাল এবং (বা) এনএফসি কার্ড | |
| যোগাযোগ | নেটওয়ার্ক ইন্টারফেস | ইথারনেট (স্ট্যান্ডার্ড); Wi-Fi, 4G (ঐচ্ছিক) |
| ওপেন চার্জ পয়েন্ট প্রোটোকল | ওসিপিপি ১।6 | |
| পরিবেশগত | অপারেটিং তাপমাত্রা | বিয়োগ 20 °C থেকে +55 °C (55 °C এর বেশি হলে হ্রাস) |
| সংরক্ষণের তাপমাত্রা | -৪০°সি থেকে +৭০°সি | |
| আর্দ্রতা | < ৯৫% আপেক্ষিক আর্দ্রতা, ঘনীভবনহীন | |
| উচ্চতা | ২০০০ মিটার (৬০০০ ফুট) পর্যন্ত | |
| যান্ত্রিক | প্রবেশ সুরক্ষা | আইপি ৫৪ |
| বাহ্যিক যান্ত্রিক প্রভাবের বিরুদ্ধে সুরক্ষা | আইইসি ৬২২৬২ অনুযায়ী আইকে১০ | |
| ঠান্ডা | জোর করে বাতাস | |
| চার্জিং তারের দৈর্ঘ্য | ৫ মিটার | |
| মাত্রা (W*D*H) মিমি | ৭০০*৭৫০* ১৭৫০ | |
| ওজন | ২৮০ কেজি | |
| নিয়ন্ত্রক | শংসাপত্র / সম্মতি | CE / EN 61851-1/-23 |
3সার্ভিস পরিবেশ
অপারেশন তাপমাত্রাঃ -২০০ সি...+৫৫০ সি
RH: ৫%... ৯৫%
অবস্থানঃ <২০০০ মিটার
ইনস্টলেশন পরিবেশঃ শক্তিশালী চৌম্বকীয় হস্তক্ষেপ ছাড়া।
পেরিফেরিয়াল স্পেসঃ >0.1m
4.মাত্রা চিত্র
5ইনস্টলেশনের অবস্থা
চার্জারটি একটি সমতল কংক্রিট ভিত্তিতে ইনস্টল করা উচিত, একটি তারের প্রবেশদ্বার সংরক্ষিত।
উল্লম্ব ঢাল ৫% এর কম।
চার্জারের নীচে আটটি এম৮ স্ক্রু দিয়ে ফাউন্ডেশনে লাগিয়ে রাখুন।
তাপ অপসারণ এবং অপারেশনের জন্য চার্জারের চারপাশে কমপক্ষে 100 সেমি দূরত্ব রাখুন
একটি আউনিং প্রস্তাবিত।
6. বিদ্যুৎ সংযোগ
বৈদ্যুতিক সরবরাহ সিস্টেম 380VAC 3 ফেজ Wye হয়।
বাহ্যিক ক্যাবলটি La, Lb, Lc, N এবং PE (গ্রাউন্ডিং) চিহ্ন অনুসারে অভ্যন্তরীণ টার্মিনালগুলিতে সংযুক্ত করুন।
ক্যাবলের ক্রস এলাকাঃ
| চার্জারের শক্তি | ক্রস সেকশন এলাকা |
| ১০০ কিলোওয়াট | 3*50mm2+2*25mm2LA LB LC / N+PE) |

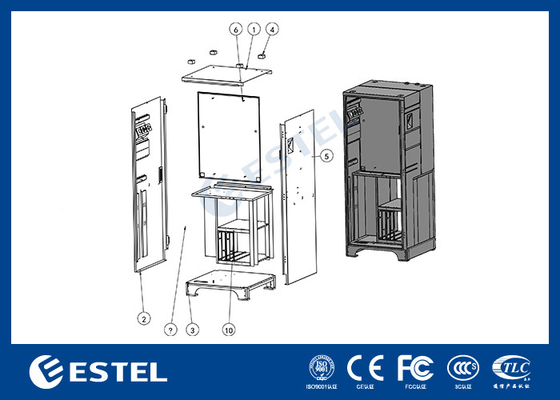

7ডিসি চার্জিং স্টেশন বিবরণ
8প্রকল্পের ক্ষেত্রে উপস্থাপনা
9.
