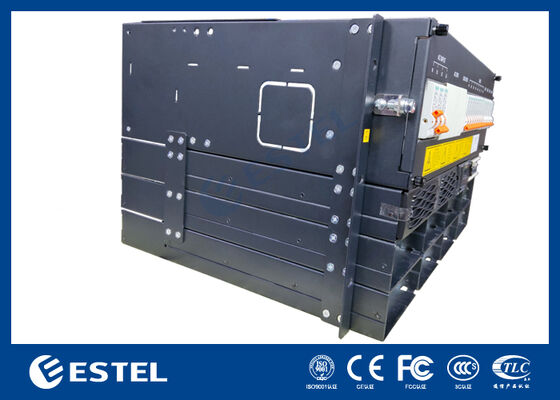

ইন্টিগ্রেটেড রিমোট কন্ট্রোল সহ 6U টেলিকম DC48V রেক্টিফায়ার পাওয়ার সিস্টেম

পণ্যের সংক্ষিপ্ত বিবরণ

চাহিদাপূর্ণ টেলিযোগাযোগ, ডেটা সেন্টার এবং শিল্প অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা, ET48400-M5E86B ডিসি র্যাক পাওয়ার সিস্টেম স্থিতিস্থাপক, উচ্চ-ক্ষমতার ডিসি শক্তি সরবরাহ করে।এটি একটি 380VAC তিন ফেজ ইনপুট গ্রহণ করে, যা একটি স্থিতিশীল, নিয়ন্ত্রিত আউটপুট সরবরাহ করে ₹43VDC থেকে ₹58VDC (সাধারণত ₹53.5VDC) সর্বোচ্চ ক্ষমতা 24kW এবং 96% এর বেশি দক্ষতার সাথে।

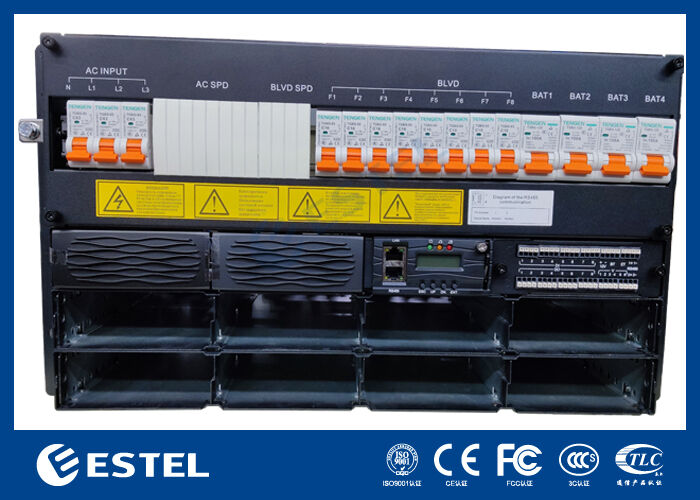

মডুলার ডিজাইনটি আটটি 3000W রেক্টিফায়ার মডিউল সহ N + 1 রিডান্ডান্সি সমর্থন করে, প্রতিটি পাওয়ার ফ্যাক্টর ≥0.99 এবং THDi ≤5% সহ উচ্চ দক্ষতার রূপান্তর সরবরাহ করে।সামনের অ্যাক্সেস এবং শীর্ষ-প্যানেল তারের সঙ্গে একটি পরিষেবা-অপ্টিমাইজড 6U চ্যাসি মধ্যে গৃহীত, সিস্টেমটি ইনস্টলেশন এবং রক্ষণাবেক্ষণকে সহজ করে তোলে। এর ডিসি বিতরণ প্যানেলে 4 * 100 এ / 1 পি ব্যাটারি সার্কিট ব্রেকার, স্কেলযোগ্য এলএলভিডি এবং নমনীয় শক্তি পরিচালনার জন্য বিএলভিডি অন্তর্ভুক্ত রয়েছে।

RS232/485 এবং SNMP ইন্টারফেসের পাশাপাশি অ্যানালগ / ডিজিটাল ইনপুট এবং কনফিগারযোগ্য অ্যালার্ম রিলে সহ একটি ডেডিকেটেড কন্ট্রোলার ব্যাপক স্থানীয় এবং দূরবর্তী পর্যবেক্ষণ সরবরাহ করে।চরম পরিবেশে নির্ভরযোগ্যভাবে কাজ করার জন্য ডিজাইন করা হয়েছে (°C-40 থেকে +65°C)এই সিস্টেমটি সমালোচনামূলক অবকাঠামোর জন্য একটি শক্তিশালী এবং স্কেলযোগ্য শক্তি ভিত্তি সরবরাহ করে।

সিস্টেম

• মাত্রাঃ 482.0 ((W) × 350.0 ((D) × 6U ((H)

• ওজনঃ ≤২৫ কেজি (রেক্টিফায়ার ছাড়া)

• শীতল করার মোডঃ প্রাকৃতিক শীতল

• ইনস্টলেশন মোডঃ 19 ইঞ্চি র্যাক বা ক্যাবিনেটের ভিতরে ইনস্টল করা

• ক্যাবলিং মোডঃ উপরের ইনপুট এবং উপরের আউটপুট

• রক্ষণাবেক্ষণ মোডঃ সামনের রক্ষণাবেক্ষণ, সমর্থন মডিউল গ্রেড পরিবর্তন

• সুরক্ষা স্তরঃ IP20

এসি বিতরণ

• ইনপুট মোডঃ380VAC তিন-ফেজ, 3*63A/1P+N

• ইনপুট ফ্রিকোয়েন্সিঃ ৪৫-৬৬ হার্জ, নামমাত্র মানঃ ৫০-৬০ হার্জ

ডিসি বিতরণ

• আউটপুট ভোল্টেজঃ ¥43 ~ ¥58VDC, নামমাত্র মানঃ ¥53.5VDC

• সর্বাধিক ক্ষমতাঃ24kW ((8*3kw, N+1 রিডান্ডান্সি)

• ব্যাটারি ব্রেকার:৪*১০০এ/১পি

• লোড ব্রেকার:

• LLVD*2: বিতরণ বাক্সের সাথে ব্যবহার করা হয়

• বিএলভিডি:4*16A/1P+4*10A/1P

সংশোধনকারী

• ইনপুট ভোল্টেজঃ85VAC ~ 300VAC, নামমাত্র 220VAC

• কার্যকারিতাঃ >96%

• নামমাত্র শক্তিঃ ৩০০০ ওয়াট (১৭৬-৩০০ ভিএসি)

• কাজের তাপমাত্রাঃ ₹40°C ~ +75°C (পুরো আউটপুট 50°C এর নিচে)

• মাত্রাঃ 106.5mm ((W) × 286mm ((D) × 41.5mm ((H) (1U/H)

• ওজনঃ ≤2kg

• ঠান্ডা করার মোডঃ জোর করে ঠান্ডা করা

• পাওয়ার ফ্যাক্টরঃ ≥০।99

• টিএইচডিঃ ≤৫%

• ডিসি আউটপুটঃ ₹43 ~ ₹58VDC, নামমাত্র ₹53.5VDC, সর্বোচ্চ 55A

কন্ট্রোলার

• মডেলঃ MC2600

• সিগন্যাল ইনপুটঃ 2 AI (2 পরিবেষ্টিত তাপমাত্রা), 8 DI

• অ্যালার্ম আউটপুটঃ 8 শুকনো যোগাযোগ

• যোগাযোগ পোর্টঃ RS232/485, SNMP

• প্রদর্শন মোডঃ এলসিডি

পরিবেশ

• অপারেটিং তাপমাত্রাঃ ₹40°C ~ +65°C (পুরো আউটপুট 50°C এর নিচে)

• সংরক্ষণের তাপমাত্রাঃ ¥40°C ~ +70°C

• অপারেটিং আর্দ্রতাঃ 5% ~ 95% (অ-কন্ডেনসিং)

• উচ্চতাঃ 0 ~ 3000m (যদি উচ্চতা 2000m থেকে 3000m এর মধ্যে থাকে, তবে সর্বোচ্চ অপারেটিং তাপমাত্রা 200m দ্বারা উচ্চতা বৃদ্ধি হিসাবে 1 °C হ্রাস পায়।)
