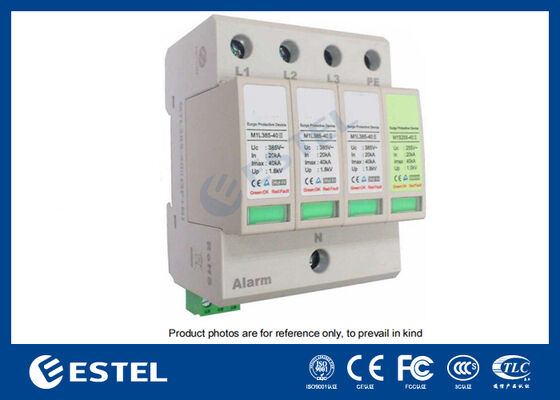

M1L385-40 II পাওয়ার ডিস্ট্রিবিউশনের জন্য সার্জ প্রোটেকশন ডিভাইস (SPD) - 40kA সার্জ বর্তমান, 230V/400VAC, রিমোট অ্যালার্ম পোর্ট, DIN রেল ইনস্টলেশন, IP20, ক্লাস সি সুরক্ষা

পণ্যের বর্ণনা

দ্যএম১এল৩৮৫-৪০-২ ওভারজেড সুরক্ষা ডিভাইস (এসপিডি)এটি একটি অত্যন্ত নির্ভরযোগ্য বৈদ্যুতিক সুরক্ষা ব্যবস্থা যা নিম্ন-ভোল্টেজ বিতরণকারী বিদ্যুৎ ব্যবস্থায় অতিরিক্ত ভোল্টেজ এবং পাওয়ার স্টেজ থেকে সরঞ্জামগুলিকে রক্ষা করার জন্য ডিজাইন করা হয়েছে।এই ডিভাইসটি বিশেষভাবে অ্যাপ্লিকেশন যেখানে উভয় overcurrent এবং overheat সুরক্ষা অপরিহার্য জন্য ডিজাইন করা হয়, সংবেদনশীল বৈদ্যুতিক সিস্টেম এবং ইলেকট্রনিক ডিভাইসগুলির জন্য শক্তিশালী সুরক্ষা প্রদান করে।

M1L385-40 II মডেলটিসি শ্রেণীর সুরক্ষা মানএবং উচ্চতা পর্যন্ত উত্তাপের স্রোত সহ্য করতে সক্ষম৪০ কেএ(8/20μs পরীক্ষা), এটি বিদ্যুৎ বিতরণ সিস্টেম এবং ক্ষতিকারক সরঞ্জামগুলিতে ব্যবহারের জন্য উপযুক্ত।রিমোট অ্যালার্ম পোর্ট(কোনও সক্রিয় যোগাযোগ নেই), ব্যবহারকারীদের সম্ভাব্য ত্রুটি বা ব্যর্থতার জন্য রিয়েল-টাইম মনিটরিং ক্ষমতা এবং সতর্কতা সরবরাহ করে, এইভাবে সিস্টেমের অখণ্ডতা বজায় রাখা এবং ডাউনটাইম হ্রাস করা।

ডিভাইসটি সহজ ইনস্টলেশন এবং রক্ষণাবেক্ষণের জন্য একটি ইন্টিগ্রেটেড বেস দিয়ে ডিজাইন করা হয়েছে, সাধারণত একটি৩৫ মিমি ডিআইএন রেল, যা সরঞ্জাম সুইচবোর্ডের জন্য একটি সাধারণ অনুশীলন।এই ইনস্টলেশন পদ্ধতিটি নিশ্চিত করে যে বৈদ্যুতিক সেটআপের সামগ্রিক দক্ষতা হ্রাস না করে এসপিডিটি সিস্টেমের মধ্যে নিরাপদে সংযুক্ত করা যেতে পারে. ডিভাইস এছাড়াও সমর্থন করেনমনীয় তারেরবিভিন্ন আকারের1.5 মিমি থেকে 25 মিমি পর্যন্তনমনীয় সংযোগের জন্য, এবং৩৫ মিমিবিভিন্ন ইনস্টলেশনের প্রয়োজনীয়তা পূরণের জন্য স্টিক সংযোগের জন্য।

মূল বৈশিষ্ট্যাবলী

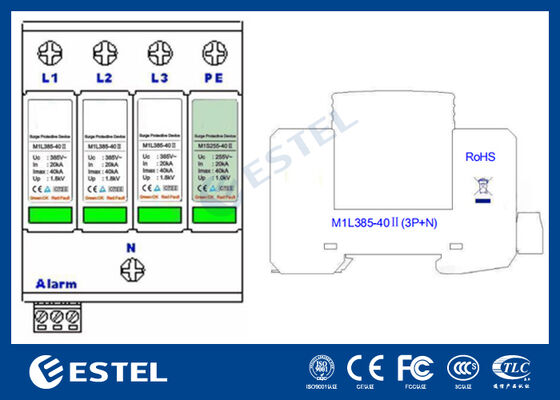

মডেল: M1L385-40 II (3P+N)

নামমাত্র ওয়ার্কিং ভোল্টেজ:

230V/400VAC (L-N / N-PE)

নামমাত্র ফ্রিকোয়েন্সি: 48Hz থেকে 62Hz

সর্বাধিক অপারেটিং ভোল্টেজ:

385V (L-N) / 255V (N-PE)

নামমাত্র স্রাব বর্তমান (ইন):

20kA (L-N; N-PE)

সর্বাধিক স্রাব বর্তমান (Imax):

40kA (L-N; N-PE)

ভোল্টেজ সুরক্ষা স্তর (উপরে):

1.8kV (L-N) / 1.0kV (N-PE)

অস্থায়ী ওভারভোল্টেজ (টিওভি) বৈশিষ্ট্য:

৫ সেকেন্ডের জন্য ৩৮৫ ভোল্ট (এল-এন) / ৪০০ ভোল্ট

ব্যর্থতার বৈশিষ্ট্যগুলির জন্য 1200V (L-PE) / 200ms

শর্ট সার্কিট বর্তমান:

২৫ কিলোগ্রাম

টার্মিনাল সংযোগের জন্য আকার:

1.5mm2 থেকে 25mm2 (নমনীয়) / 35mm2 (কঠিন)

অ্যালার্ম পোর্টের জন্য সর্বাধিক বর্তমান:

250V / 0.5A (AC) 0.1A (DC); 125V / 1A (AC) 0.5A (DC)

শেলের অগ্নি প্রতিরোধক গ্রেড:

UL94 V-0

আইপি গ্রেড:

আইপি ২০

এলার্ম মনিটরিং সিস্টেম

দ্যM1L385-40 IIএসপিডি একটি বৈশিষ্ট্যরিমোট অ্যালার্ম পোর্টযা ডিভাইসের অপারেশনাল অবস্থা সম্পর্কে রিয়েল-টাইম ফিডব্যাক প্রদান করে।অ-সক্রিয় যোগাযোগএবং যখন রক্ষণাবেক্ষণ বা প্রতিস্থাপনের প্রয়োজন হয় তখন ব্যবহারকারীদের সতর্ক করে অপারেশনাল দক্ষতা বজায় রাখতে সহায়তা করে, যাতে সরঞ্জামগুলির ডাউনটাইমকে সর্বনিম্ন করা যায়।রিমোট অ্যালার্ম ফাংশন এছাড়াও বৃহত্তর পর্যবেক্ষণ সিস্টেমে একীভূত করা সহজ করে তোলে, সমালোচনামূলক অবকাঠামোর উপর নজরদারি উন্নত করা।

ইনস্টলেশনের নির্দেশাবলী

ডিভাইসটি ইনস্টলেশনের জন্য ডিজাইন করা হয়েছেঅনুমোদিত পেশাদারএটি সাধারণত একটি৩৫ মিমি ডিআইএন রেলএকটি ডিভাইস সুইচবোর্ডের ভিতরে। এসপিডি নিম্নলিখিত নির্দেশাবলী অনুযায়ী তারযুক্ত করা উচিতঃ

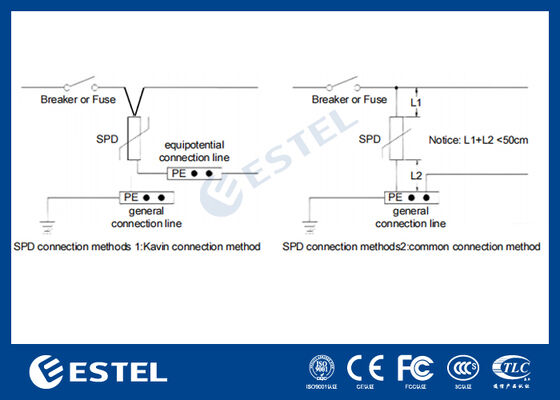

সংযোগ পদ্ধতি: একটি সাধারণ সমান্তরাল সংযোগ তারের জন্য ব্যবহার করা যেতে পারে, সর্বোচ্চ১৬ মিমিমাল্টি-স্ট্র্যান্ড তামার তারের। সংযোগ ক্যাবলের মোট দৈর্ঘ্য অতিক্রম করা উচিত নয়0.৫ মিটার.

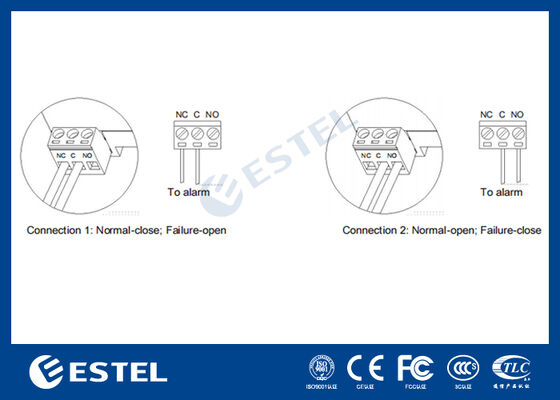

দ্যঅ্যালার্ম সংযোগ টার্মিনালরিমোট মনিটরিংয়ের জন্য, ব্যবহারকারীদের ওয়্যারিং প্লাগগুলি টানতে হবে এবং ওয়্যারিং প্লাগগুলির উপযুক্ত গর্তগুলিতে অ্যালার্মের ক্যাবলগুলি সন্নিবেশ করানো উচিত,তারপর তাদের মূল অবস্থানে প্লাগ সন্নিবেশ করান এবং স্ক্রু আঁট.

সরবরাহিত নির্দেশাবলী অনুসরণ করে, ডিভাইসটি বৈদ্যুতিক সিস্টেমে একীভূত করা যেতে পারে, যা বিদ্যুৎ উত্তাপের বিরুদ্ধে শক্তিশালী সুরক্ষা প্রদান করে এবং অবিচ্ছিন্ন, নির্ভরযোগ্য অপারেশন নিশ্চিত করে।

এম১এল৩৮৫-৪০-২ সার্জ সুরক্ষা ডিভাইসের উপকারিতাঃ

উচ্চ জর্জ বর্তমান ক্ষমতা: সর্বাধিক স্রাব প্রবাহের সাথে৪০ কেএ, এই এসপিডি উল্লেখযোগ্য পাওয়ার সার্জ এবং অস্থায়ী ভোল্টেজ পরিচালনা করতে পারে, সংবেদনশীল সরঞ্জামগুলির জন্য চমৎকার সুরক্ষা প্রদান করে।

রিমোট মনিটরিং ক্ষমতা: বিল্ট ইনরিমোট অ্যালার্ম পোর্টএটি সহজেই মনিটরিং এবং রক্ষণাবেক্ষণের অনুমতি দেয়, যাতে কোনও সমস্যা দ্রুত সমাধান করা যায়।

ব্যবহারকারী-বান্ধব ইনস্টলেশন:ডিআইএন রেল মাউন্টসিস্টেমটি ইনস্টলেশনকে সহজ করে তোলে এবং বিদ্যমান বৈদ্যুতিক অবকাঠামোর সাথে একীভূত করা সহজ করে তোলে।

বিস্তৃত ভোল্টেজ সুরক্ষা পরিসীমা: উচ্চতর ভোল্টেজ সহ্য করতে সক্ষম৩৮৫ ভোল্ট(L-N) এবং২৫৫ ভোল্ট(এন-পিই), যা এটিকে বিদ্যুৎ বিতরণ ব্যবস্থায় বিভিন্ন অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।

দীর্ঘস্থায়ী এবং নিরাপদ:অগ্নি প্রতিরোধক শেল (UL94 V-0)এবংআইপি২০ সুরক্ষাডিভাইসটি বিভিন্ন অপারেটিং পরিবেশে নিরাপদ এবং টেকসই থাকবে তা নিশ্চিত করা।

অ্যাপ্লিকেশন এলাকাঃ

বিদ্যুৎ বিতরণ ব্যবস্থা: সংবেদনশীল উপাদানগুলিকে ক্ষতিগ্রস্ত করতে পারে এমন ক্ষণস্থায়ী ওভারভোল্টেজ অবস্থার বিরুদ্ধে শক্তি সিস্টেমগুলি রক্ষা করে।

টেলিযোগাযোগ সরঞ্জাম: টেলিকম সরঞ্জামগুলির নিরাপত্তা নিশ্চিত করে কর্মক্ষমতাকে প্রভাবিত করার জন্য উত্তাপগুলি প্রতিরোধ করে।

ইন্ডাস্ট্রিয়াল ইলেকট্রিক সিস্টেম: শিল্প যন্ত্রপাতি এবং সরঞ্জামগুলিকে বৈদ্যুতিক ত্রুটির বিরুদ্ধে সুরক্ষা দেয় যা বন্ধ বা ক্ষতি হতে পারে।

পুনর্নবীকরণযোগ্য শক্তি সিস্টেম: সৌর, বায়ু, এবং অন্যান্য পুনর্নবীকরণযোগ্য শক্তি সিস্টেমগুলিকে বহিরাগত কারণগুলির কারণে বিদ্যুতের ঝড় থেকে রক্ষা করে।

সংক্ষিপ্তসার

দ্যএম১এল৩৮৫-৪০-২ ওভারজেড সুরক্ষা ডিভাইসবিদ্যুতের সিস্টেম এবং সংবেদনশীল সরঞ্জামগুলির জন্য ওভারভোল্টেজ, পাওয়ার সার্জ এবং বৈদ্যুতিক ত্রুটির বিরুদ্ধে অত্যন্ত কার্যকর সুরক্ষা প্রদান করে।দূরবর্তী পর্যবেক্ষণ বৈশিষ্ট্য, এবং সহজ ইনস্টলেশন মাধ্যমেডিআইএন রেল মাউন্ট, এটি শিল্প, টেলিযোগাযোগ এবং শক্তি বিতরণ অ্যাপ্লিকেশনগুলির জন্য একটি নির্ভরযোগ্য পছন্দ।
