30kw র‍্যাক-মাউন্টড ডিসি টেলিকম পাওয়ার সিস্টেম, টেলিকমের জন্য মডিউল রেটিফায়ার সিস্টেম, >96% উচ্চ দক্ষতা

পণ্য ওভারভিউ

30kW র‍্যাক-মাউন্ট করা ডিসি পাওয়ার সিস্টেমটি টেলিকম নেটওয়ার্ক, ডেটা সেন্টার এবং নির্ভরযোগ্য ডিসি সরবরাহ প্রয়োজন এমন শিল্প সুবিধাগুলির জন্য ডিজাইন করা একটি উচ্চ-ক্ষমতার সমাধান। এটি 220VAC একক-ফেজ ইনপুট সমর্থন করে, –43 থেকে –58VDC স্থিতিশীল আউটপুট প্রদান করে যার রেট করা মান –53.5VDC। 30kW এর সর্বোচ্চ ক্ষমতা সহ, এই সিস্টেমটি 96% এর উপরে দক্ষতা বজায় রেখে বৃহৎ আকারের অ্যাপ্লিকেশনগুলির জন্য পর্যাপ্ত শক্তি নিশ্চিত করে।

সিস্টেমটি 10টি পর্যন্ত রেকটিফায়ার মডিউল(N+1 রিডান্ডেন্সি) একত্রিত করে, যার প্রত্যেকটির রেটিং 3000W এবং ওজন ≤2kg। এই মডিউলগুলিতে জোরপূর্বক কুলিং, উচ্চ পাওয়ার ফ্যাক্টর ≥0.99, এবং THD ≤5% রয়েছে, যা পরিষ্কার এবং স্থিতিশীল ডিসি পাওয়ার রূপান্তর নিশ্চিত করে। সামনের রক্ষণাবেক্ষণ, শীর্ষ কেবল প্রবেশ এবং IP20 সুরক্ষা সহ, ডিজাইনটি নিরাপত্তা, পরিষেবাযোগ্যতা এবং 19-ইঞ্চি র‍্যাকে সহজে সমন্বিত করার উপর জোর দেয়।

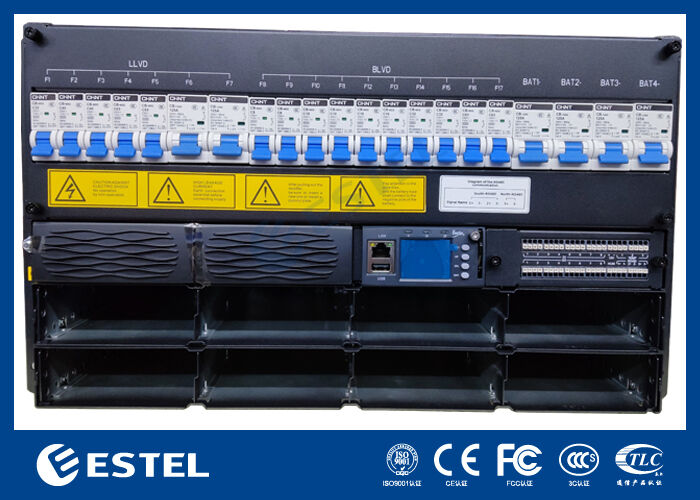

ডিসি বিতরণ-এ 4*125A/1P ব্যাটারি ব্রেকার এবং 1*LLVD & 1*BLVD অন্তর্ভুক্ত রয়েছে, যা নমনীয় এবং সুরক্ষিত লোড ম্যানেজমেন্ট প্রদান করে। ইন্টেলিজেন্ট কন্ট্রোলার 4টি অ্যানালগ ইনপুট, 8টি ডিজিটাল ইনপুট, 8টি শুকনো কন্টাক্ট অ্যালার্ম এবং RS232/485 এবং SNMP-এর মাধ্যমে রিমোট কমিউনিকেশন সমর্থন করে। একটি LCD ডিসপ্লের মাধ্যমে স্থানীয় মনিটরিং সক্রিয় করা হয়েছে।চ্যালেঞ্জিং পরিবেশের জন্য তৈরি, ইউনিটটি –40℃ থেকে +65℃ পর্যন্ত কাজ করে, 5–95% নন-কনডেনসিং আর্দ্রতা সহ্য করে এবং 3000m পর্যন্ত উচ্চতায় স্থিতিশীল অপারেশন বজায় রাখে। এর মডুলার আর্কিটেকচার এবং শক্তিশালী পারফরম্যান্সের সাথে, 30kW 6U ডিসি পাওয়ার সিস্টেম স্কেলেবল এবং নির্ভরযোগ্য শক্তি সমাধান প্রয়োজন এমন গুরুত্বপূর্ণ অবকাঠামোর জন্য একটি আদর্শ পছন্দ।

সিস্টেম

মাত্রা: 482.0(W) × 350.0(D) × 6U(H)

• ওজন: ≤30kg (রেকটিফায়ার ছাড়া)

• কুলিং মোড: প্রাকৃতিক কুলিং

• ইনস্টলেশন মোড: 19-ইঞ্চি র‍্যাক বা ক্যাবিনেটের ভিতরে ইনস্টল করা হয়েছে

• কেবলিং মোড: শীর্ষ ইনলেট এবং শীর্ষ আউটলেট

• রক্ষণাবেক্ষণ মোড: সামনের রক্ষণাবেক্ষণ, মডিউল গ্রেড পরিবর্তন সমর্থন করে

• সুরক্ষার স্তর: IP20

• এসি বিতরণ

ইনপুট মোড:

• 220VAC একক-ফেজইনপুট ফ্রিকোয়েন্সি: 45–66Hz, রেট করা মান: 50Hz/60Hz

• এসি এসপিডি: 20kA/40kA, 8/20μs

• ডিসি বিতরণ

আউটপুট ভোল্টেজ: –43 ~ –58VDC, রেট করা মান: –53.5VDC

• সর্বোচ্চ ক্ষমতা:

• 30kW(10*3kw, N+1 রিডান্ডেন্সি)ব্যাটারি ব্রেকার: 4*125A/1P

• লোড ব্রেকার:

• LLVD1: 1*32A/1P+2*40A/1P+2*63A/1P+2*125A/1P;

• BLVD:

• 2*6A/1P+2*10A/1P+2*16A/1P+2*32A/1P+2*63A/1Pডিসি এসপিডি: 10kA/20kA, 8/20μs

• রেকটিফায়ার

ইনপুট ভোল্টেজ:

• 85VAC ~ 300VAC, রেট করা 220VACদক্ষতা: >96%

• রেট করা পাওয়ার: 3000W (176–300VAC)

• ওয়ার্কিং তাপমাত্রা: –40℃ ~ +75℃ (50℃ এর নিচে সম্পূর্ণ আউটপুট)

• মাত্রা: 106.5mm(W) × 286mm(D) × 41.5mm(H) (1U/H)

• ওজন: ≤2kg

• কুলিং মোড: জোরপূর্বক কুলিং

• পাওয়ার ফ্যাক্টর: ≥0.99

• THD: ≤5%

• ডিসি আউটপুট: –43 ~ –58VDC, রেট করা –53.5VDC, সর্বোচ্চ 55A

• কন্ট্রোলার

সংকেত ইনপুট: 4 AI (3 পরিবেষ্টিত তাপমাত্রা, 1 আর্দ্রতা), 8 DI

• অ্যালার্ম আউটপুট: 8 শুকনো কন্টাক্ট

• যোগাযোগ পোর্ট: RS232/485, SNMP

• ডিসপ্লে মোড: LCD

• পরিবেশ

অপারেটিং তাপমাত্রা: –40℃ ~ +65℃ (50℃ এর নিচে সম্পূর্ণ আউটপুট)

• সংরক্ষণ তাপমাত্রা: –40℃ ~ +70℃

• অপারেটিং আর্দ্রতা: 5% ~ 95% (নন-কনডেনসিং)

• উচ্চতা: 0 ~ 3000m (যদি উচ্চতা 2000m থেকে 3000m এর মধ্যে থাকে, তাহলে উচ্চতা 200m বাড়ার সাথে সাথে সর্বোচ্চ অপারেটিং তাপমাত্রা 1℃ কমে যায়।)
