ET48300-005 অবিচ্ছিন্ন বিদ্যুৎ সরবরাহ এবং বহিরঙ্গন ক্যাবিনেটের জন্য এমবেডেড পাওয়ার সিস্টেম

ET48300-005 অবিচ্ছিন্ন বিদ্যুৎ সরবরাহ এবং বহিরঙ্গন ক্যাবিনেটের জন্য এমবেডেড পাওয়ার সিস্টেম

ET48300-005 এমবেডেড ডিসি পাওয়ার সিস্টেমের ভূমিকা

ইটি 48300-005 সাব-র্যাক পাওয়ার সাপ্লাইতে ফাইবার এবং মাইক্রোওয়েভ ট্রান্সমিশন, অ্যাক্সেস ডিভাইস এবং সুইচগুলির সমালোচনামূলক অ্যাপ্লিকেশন চাহিদা মেটাতে একটি কমপ্যাক্ট 5 ইউ উচ্চতার নকশা রয়েছে।সিস্টেমের সর্বোচ্চ পাওয়ার ক্ষমতা 300A, এসি, ব্যাটারি এবং লোড এমসিবি সহ। তারগুলি এমসিবি এবং বাসবারের সাথে সামনের দিকে অ্যাক্সেসযোগ্য।

মূল বৈশিষ্ট্য

• স্ট্যান্ডার্ড 19 ইঞ্চি প্রস্থ: ব্যাপক ব্যবহারের জন্য সামঞ্জস্যতা নিশ্চিত করে।
• কমপ্যাক্ট 5U উচ্চতা: স্থান সাশ্রয় করে এবং ইনস্টলেশন খরচ হ্রাস করে।
• ফ্রন্ট অপারেশন এবং ক্যাবল অ্যাক্সেস: নান্দনিক আবেদন এবং নিরাপদ রক্ষণাবেক্ষণ প্রদান করে।
• উন্নত ব্যাটারি ব্যবস্থাপনা: ব্যাটারির আয়ু বাড়ায় এবং নমনীয় নেটওয়ার্কিং এবং রিমোট মনিটরিংয়ের জন্য বিভিন্ন যোগাযোগ পোর্ট (আরএস ৪৮৫, ইন্টারনেট পোর্ট, শুকনো যোগাযোগ) সরবরাহ করে।
• হট-স্পেচযোগ্য রেক্টিফায়ার এবং নিয়ামক: সহজ এবং দ্রুত অনলাইন রক্ষণাবেক্ষণের অনুমতি দেয়।
• বিস্তৃত ইনপুট ভোল্টেজ রেঞ্জ (85-300Vac): বিদ্যুৎ নেটওয়ার্কের বিভিন্ন অবস্থার সাথে খাপ খায়।

অ্যাপ্লিকেশন দৃশ্যকল্প

• ওয়্যারলেস বেস স্টেশন
• সংক্রমণ নেটওয়ার্ক
• ব্যবসার জন্য যোগাযোগ নেটওয়ার্ক

বিশেষ উল্লেখ

এসি বিতরণ

• ইনপুট মোড: 220VAC এক-ফেজ
• ইনপুট ক্ষমতা: 1 × 100A/2P
• ইনপুট ফ্রিকোয়েন্সি: 45~65Hz (নামমাত্র মানঃ 50Hz/60Hz)
• এসি এসপিডি: 20kA/40kA, 8/20μs

ডিসি বিতরণ

• আউটপুট ভোল্টেজ: -৪৩ থেকে -৫৮VDC (নামমাত্র মানঃ -৫৩.৫VDC)
• সর্বাধিক ক্ষমতা: ১৮ কিলোওয়াট
• ব্যাটারি ব্রেকার: 2 × 125A (1-পোল)
• লোড ব্রেকার:
  • LVD: 32A (1-পোল) × 2 + 40A (1-পোল) × 2 + 63A (1-পোল) × 3
  • BLVD: 6A (1-পোল) × 2 + 10A (1-পোল) × 2 + 16A (1-পোল) × 2
• সংশোধনকারী ইনপুট ভোল্টেজ: 85VAC থেকে 300VAC (নামমাত্র 220VAC)
• কার্যকারিতা: > ৯৬%
• নামমাত্র শক্তি: 3000W (176 ~ 300VAC)
• কাজের তাপমাত্রা: -৪০°সি থেকে +৭৫°সি (পুরো আউটপুট ৫০°সি এর নিচে)
• মাত্রা: 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H)
• ওজন: ≤2kg
• শীতল মোড: জোর করে ঠান্ডা করা
• পাওয়ার ফ্যাক্টর: ≥0.99
• টিএইচডি: ≤৫%

কন্ট্রোলার

• সিগন্যাল ইনপুট: 4 AI (3 ব্যাটারি তাপমাত্রা, 1 পরিবেষ্টিত তাপমাত্রা), 7 DI (SPD, 6 সাধারণ DI)
• অ্যালার্ম আউটপুট: ৬ টি শুকনো যোগাযোগ
• যোগাযোগ বন্দর: RS485, SNMP
• প্রদর্শন মোড: এলসিডি

পরিবেশ

• অপারেটিং তাপমাত্রা: -৪০°সি থেকে +৭৫°সি (পুরো আউটপুট ৫০°সি এর নিচে)
• সংরক্ষণ তাপমাত্রা: -40°C থেকে +70°C
• অপারেটিং আর্দ্রতা: ৫% থেকে ৯৫% (অ-কন্ডেনসিং)
• উচ্চতা: ০ থেকে ৩০০০ মিটার (২০০০ মিটার থেকে ৩০০০ মিটার উচ্চতায় সর্বোচ্চ অপারেটিং তাপমাত্রা প্রতি ২০০ মিটার উচ্চতার বৃদ্ধিতে ১ ডিগ্রি সেলসিয়াস হ্রাস পায়) ।

এই সংক্ষিপ্ত বিবরণটি বিভিন্ন টেলিকম অ্যাপ্লিকেশনগুলিতে নির্ভরযোগ্যতা এবং দক্ষতার জন্য ডিজাইন করা ET48300-005 এমবেডেড ডিসি পাওয়ার সিস্টেমের একটি বিস্তৃত বোঝা সরবরাহ করে।

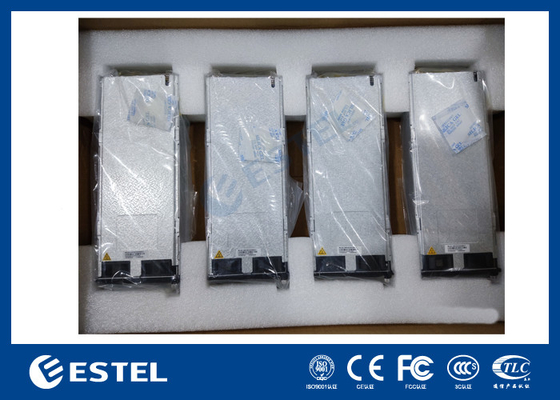

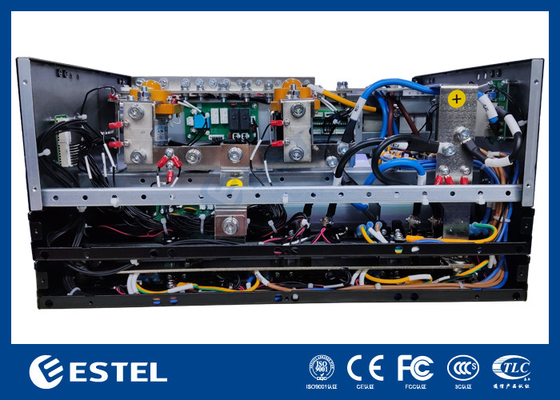

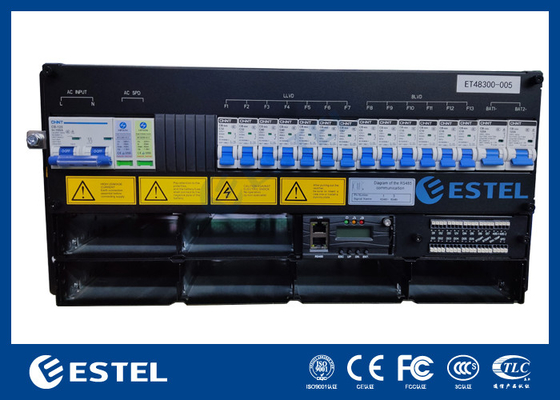

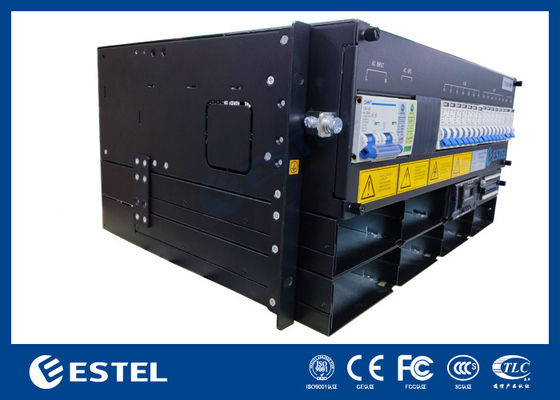

ET48300-005 এমবেডেড পাওয়ার সিস্টেম ছবিঃ
