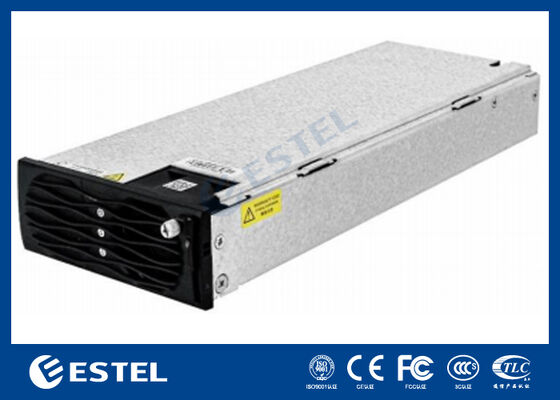

IP123000G2A কমিউনিকেশন ইনভার্টার মডিউল ৩টি পোর্টের সাথে, এসি/ডিসি ইনপুট/আউটপুট, বিস্তৃত তাপমাত্রা পরিসীমা এবং নেটওয়ার্ক ম্যানেজমেন্টের জন্য বুদ্ধিমান পর্যবেক্ষণ

পণ্যের সংক্ষিপ্ত বিবরণ

দ্যIP123000G2A যোগাযোগ ইনভার্টার মডিউলসঙ্গে নির্মিত হয়তিনটি পোর্টঃ এসি ইনপুট, এসি আউটপুট, এবং ডিসি ইনপুট/আউটপুটএর মূল উদ্দেশ্য হ'ল উপলব্ধ পাওয়ার উত্সটি বুদ্ধিমানভাবে নির্বাচন করে সমালোচনামূলক লোডগুলিতে একটি স্থিতিশীল এসি সরবরাহ বজায় রাখাঃ

• যখন ইউটিলিটি এসি স্বাভাবিক হয়ঃমডিউল সংশোধন মাধ্যমে এসি সরবরাহ প্রক্রিয়া এবং একটি স্থিতিশীল প্রদান করেএসি আউটপুটলোডের দিকে।

• যখন ইউটিলিটি এসি অ্যাক্সেসযোগ্য নয়ঃমডিউলস্বয়ংক্রিয়ভাবে ডিসি ইনপুট সুইচএবং DC শক্তি রূপান্তর করেএসি আউটপুটপ্রয়োজনীয় সরঞ্জামগুলির জন্য বিদ্যুতের ধারাবাহিকতা নিশ্চিত করা (স্ভিচিং কৌশল সিস্টেম কনফিগারেশনের উপর নির্ভর করে) ।

এটি প্রাসঙ্গিক বৈদ্যুতিক মান এবং শিল্পের নিয়মাবলী মেনে চলে এবং সরবরাহ করেনেটওয়ার্ক ম্যানেজমেন্ট + বুদ্ধিমান পর্যবেক্ষণএটি আধুনিক টেলিকম/আইসিটি অবকাঠামোর জন্য সহায়তা করে।৩টি পর্যন্ত মডিউলের সমান্তরাল অপারেশন, যা ক্ষমতা সম্প্রসারণ এবং উচ্চতর প্রাপ্যতা নকশা সক্ষম করে।

মূল বৈশিষ্ট্য

• স্বয়ংক্রিয় এসি/ডিসি উৎস স্থানান্তরঃএসি ব্যর্থ হলে ডিসি ব্যাকআপ ইনভার্শন সহ এসি-প্রথম অপারেশন, ডাউনটাইম ঝুঁকি হ্রাস করে।

• তিন-পোর্ট ইন্টিগ্রেটেড ডিজাইনঃএক মডিউলে এসি ইনপুট/আউটপুট এবং ডিসি ইনপুট/আউটপুট সিস্টেম ইন্টিগ্রেশন এবং রক্ষণাবেক্ষণকে সহজ করে তোলে।

• নেটওয়ার্ক ম্যানেজমেন্ট ও স্মার্ট মনিটরিং:অপারেটিং স্ট্যাটাস, অ্যালার্ম এবং মূল পরামিতিগুলির দূরবর্তী দৃশ্যমানতা (সঠিক আইটেমগুলি পর্যবেক্ষণ প্রোটোকল এবং সিস্টেমের উপর নির্ভর করে) ।

• মানসম্মততা + ইএমসি প্রস্তুতিঃইলেকট্রিক্যাল স্ট্যান্ডার্ড এবং শিল্পের প্রয়োজনীয়তা পূরণের জন্য ডিজাইন করা হয়েছে, টেলিযোগাযোগ-গ্রেড প্রয়োগের জন্য উপযুক্ত।

• ৩ মডিউল পর্যন্ত সমান্তরাল অপারেশনঃলোড শেয়ারিং এবং স্কেলযোগ্য পাওয়ার আর্কিটেকচার সমর্থন করে; সিস্টেম ডিজাইনের উপর নির্ভর করে রিডান্ডান্সির জন্য ব্যবহার করা যেতে পারে (উদাহরণস্বরূপ, এন + 1) ।

• কঠোর পরিবেশে সক্ষমতাঃবাইরের স্থানে এবং প্রান্তিক স্থাপনার জন্য বিস্তৃত তাপমাত্রা / আর্দ্রতা পরিসীমা এবং উচ্চতা অভিযোজনযোগ্যতা।

প্রধান বিশেষ উল্লেখ

পরিবেশগত অবস্থা

• অপারেটিং তাপমাত্রাঃ -২০°সি থেকে +৭৫°সি (পাওয়ার ডিরেটিং ৪৫°সি থেকে ৭৫°সি)

• সংরক্ষণের তাপমাত্রাঃ -40°C থেকে +75°C

• আপেক্ষিক আর্দ্রতাঃ 5% থেকে 95% আরএইচ,ঘনীভবনহীন

• উচ্চতাঃ ≤ ৪০০০ মিটার (উচ্চতা অভিযোজনের জন্য রেফারেন্স হিসাবে উচ্চতা 200 মিটার প্রতি তাপমাত্রা 1 ডিগ্রি সেলসিয়াস হ্রাস পায়)

বৈদ্যুতিক ইনপুট (এক-ফেজ)

• ইনপুট মোডঃ টিটি/টিএনআইটি(এক-ফেজ ইনপুট)

• ইনপুট ভোল্টেজ পরিসীমাঃ ১৭৬ ভ্যাক থেকে ২৬৫ ভ্যাক

• নামমাত্র ইনপুট ভোল্টেজঃ 220 ভ্যাক্টর

• সর্বাধিক ইনপুট ভোল্টেজঃ 300 ভ্যাক্টর

• সর্বাধিক ইনপুট বর্তমানঃ ২২ এ

• স্টার্ট ইনরশ বর্তমানঃ ≤ ১৫ এ

আউটপুট রেট (এসি আউটপুট ভোল্টেজ/ফ্রিকোয়েন্সি, ডিসি বাস পরিসীমা, দক্ষতা, সুরক্ষা, যোগাযোগ ইন্টারফেসের ধরন, মাত্রা, ওজন,ঠান্ডা করার পদ্ধতি) অফিসিয়াল ডেটা শীট/নেমপ্লেট দ্বারা নিশ্চিত করা উচিত.

প্রচলিত অ্যাপ্লিকেশন দৃশ্যকল্প

• টেলিকম সাইট / বেস স্টেশনঃট্রান্সমিশন সরঞ্জাম, সুইচ, রাউটার এবং সাইট কন্ট্রোলারগুলির জন্য নিরবচ্ছিন্ন এসি সরবরাহ নিশ্চিত করা।

• নেটওয়ার্ক এবং প্রান্তিক অবকাঠামোঃমাইক্রো ডেটা রুম, এজ ক্যাবিনেট, বিতরণকৃত নোড ∙ বিশেষ করে যেখানে দূরবর্তী পর্যবেক্ষণ সাইট ভিজিট হ্রাস করে।

• বেসরকারি নেটওয়ার্ক এবং শিল্প যোগাযোগঃরেল পরিবহন, জননিরাপত্তা/জরুরী নেটওয়ার্ক, বিদ্যুৎ-উপযোগ যোগাযোগ যেখানে ধারাবাহিকতা এবং সম্মতি গুরুত্বপূর্ণ।

• ব্যাটারি সমর্থিত সমালোচনামূলক লোডঃডিসি ব্যাটারি স্ট্রিং বা ডিসি বাস ব্যাক-আপ পাওয়ারের জন্য ব্যবহার করে এমন সিস্টেম, যা নেটওয়ার্ক বন্ধের সময় নির্ভরযোগ্য ডিসি থেকে এসি রূপান্তর প্রয়োজন।

ইনস্টলেশন এবং সমান্তরাল অপারেশন (প্রাকটিক্যাল গাইড)

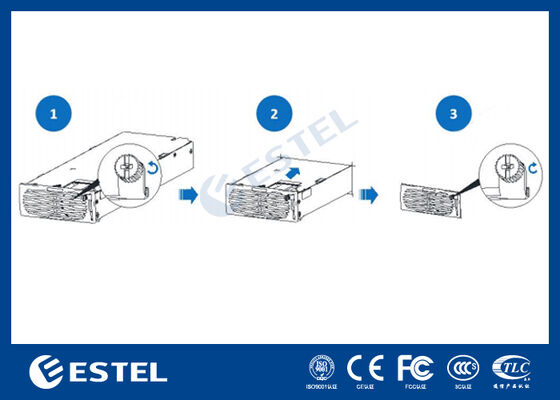

মাউন্ট করার স্থানঃসাধারণত একটি টেলিকম পাওয়ার র্যাক / ক্যাবিনেটের ভিতরে ইনস্টল করা হয়। পর্যাপ্ত বায়ুচলাচল নিশ্চিত করুন এবং সরাসরি তাপ উত্স এবং আর্দ্রতা থেকে দূরে রাখুন।নির্মাতার দ্বারা সংজ্ঞায়িত মাউন্ট রেল/হোল এবং টর্ক স্পেসিফিকেশন ব্যবহার করুন.

ওয়্যারিং নীতিমালা (সাধারণ সেরা অনুশীলন):

1. মানসম্মত সুরক্ষা প্রদান করুনএসি ইনপুট(ব্রেকার/ফিউজ এবং গ্রাউন্ডিং) ।

2. সংযুক্ত করুনএসি আউটপুটসুরক্ষিত লোড বাস বা বিতরণ ইউনিটে।

3. সংযুক্ত করুনডিসি ইনপুট/আউটপুটডিসি বাস বা ব্যাটারি সিস্টেমের সাথে ধ্রুবতা এবং তারের আকারের প্রয়োজনীয়তা অনুসারে।

4. ব্যবহারনির্ভরযোগ্য গ্রাউন্ডিংএবং রুট মনিটরিং/যোগাযোগ ক্যাবলগুলি ইএমআই হ্রাস করার জন্য বিদ্যুৎ ক্যাবলগুলি থেকে পৃথক এবং পৃথক।

সমান্তরাল অপারেশন (৩টি পর্যন্ত মডিউল):

• সমান্তরাল সেটগুলির জন্য একই মডেল/সংস্করণ ব্যবহার করুন।

• নির্দিষ্ট সমান্তরাল/যোগাযোগের তারের এবং ঠিকানা নিয়ম অনুসরণ করুন (যদি প্রযোজ্য হয়) ।

• স্থিতিশীল লোড শেয়ারিং সমর্থন করার জন্য ক্যাবল দৈর্ঘ্য এবং প্রতিবন্ধকতা যতটা সম্ভব ধারাবাহিক রাখুন।

• সাইটের সমালোচনামূলকতার উপর ভিত্তি করে রিডন্ড্যান্স পরিকল্পনা বিবেচনা করুন (যেমন, ক্ষমতা মার্জিন বা এন + 1) ।

অপারেশনাল নোট / সাবধানতা

• ৪৫ ডিগ্রি সেলসিয়াসের উপরে ডিরেটিংঃগরম স্থানে, পর্যাপ্ত বায়ু প্রবাহ ছাড়া পূর্ণ লোড অপারেশন এড়ানো; ফিল্টার / হিট রিসিভার পরিষ্কার রাখুন।

• অ-কন্ডেনসিং আর্দ্রতা প্রয়োজনীয়তাঃউচ্চ তাপমাত্রা পরিবর্তনের সাথে পরিবেশে ঘনীভবন প্রতিরোধ করুন; প্রয়োজন হলে ক্যাবিনেট হিটার / ডিহুমিডিফিকেশন বিবেচনা করুন।

• উচ্চতা বিবেচনাঃকম বায়ু ঘনত্ব প্রভাব শীতল; রিজার্ভ পাওয়ার মার্জিন এবং 4000 মিটারের কাছাকাছি তাপীয় কর্মক্ষমতা যাচাই করুন।

• গ্রিড ফ্লুক্টোশন ও সার্জ সুরক্ষাঃযদি সরবরাহের কাছাকাছি হতে পারে300 ভ্যাক্টরঅথবা বজ্রপাতের ঝুঁকিতে রয়েছে, যথাযথ ওভারজেড সুরক্ষা এবং আপস্ট্রিম পাওয়ার কন্ডিশনার প্রয়োগ করুন।
