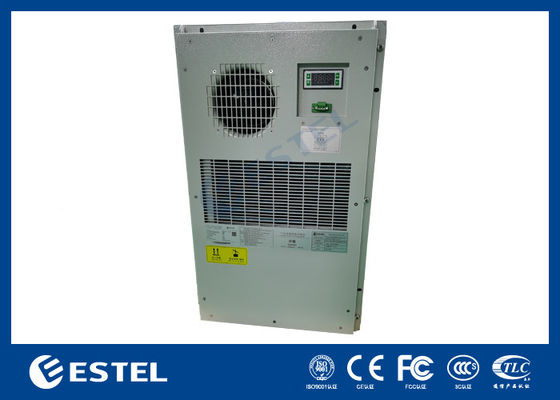

এমজিএ৩০০০/ই১ আউটডোর টেলিকম ক্যাবিনেট ৩০০০ ওয়াট এসি পাওয়ার সাপ্লাই সহ, আইপি৫৫ রেটিং, ২২০ ভোল্ট

1.1. প্রিফেস

এই ম্যানুয়ালটি ক্যাবিনেট এয়ার কন্ডিশনারের ইনস্টলেশন, অপারেশন, ফাংশন এবং রুটিন রক্ষণাবেক্ষণের জন্য গাইড প্রবর্তন করে।দয়া করে ব্যবহারের আগে ম্যানুয়ালটি মনোযোগ সহকারে পড়ুন এবং ব্যবহারের নির্দেশাবলী এবং নোট অনুসরণ করুন.

দ্রষ্টব্যঃ এই পণ্যের সমস্ত অপারেশন পেশাদার প্রকৌশলী দ্বারা সম্পন্ন করা উচিত।

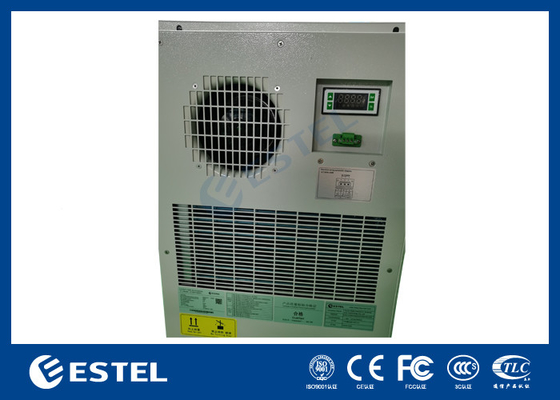

1.2. পণ্যের প্রবর্তন

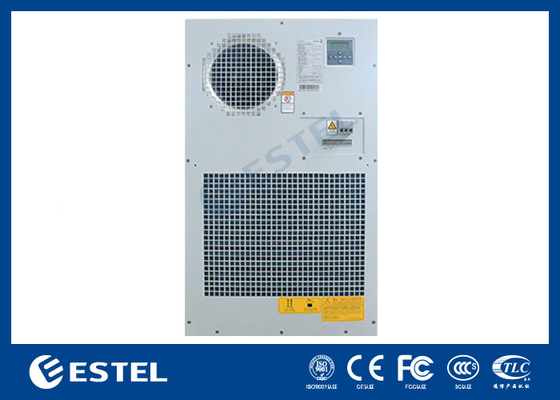

এয়ার কন্ডিশনার হল এক ধরনের রেফ্রিজারেশন পণ্য স্ব-উন্নত ক্যাবিনেটের জন্য। এটি এমন জায়গায় প্রযোজ্য যেখানে ক্যাবিনেটের অভ্যন্তরীণ তাপ খুব বড়,অভ্যন্তরীণ ইলেকট্রনিক সরঞ্জামগুলি পরিবেশের তাপমাত্রায় সংবেদনশীল এবং অভ্যন্তরীণ এবং বাহ্যিকভাবে সম্পূর্ণরূপে বিচ্ছিন্ন করা উচিত. এই পণ্যটির একাধিক ফাংশন রয়েছে, উচ্চ নির্ভরযোগ্যতা রয়েছে এবং এটি পাওয়ার পাওয়ারের পরে জটিল ডিবাগিং ছাড়াই কাজ শুরু করতে পারে।

অভ্যন্তরীণ চক্র বায়ু পথের ফ্যানটি বাষ্পীভবনের পাতা দ্বারা বায়ু তাপ বিনিময় করার জন্য উপরের দিক থেকে গরম বায়ু শোষণ করে এবং বায়ু কন্ডিশনারের নীচের দিক থেকে শীতল বায়ু পাঠায়। এভাবে,ক্যাবিনেটের বায়ু তাপমাত্রা কমাতে উদ্দেশ্য অর্জন করতে চক্র করতে পারেনএদিকে, বাহ্যিক চক্র বায়ু পথের ফ্যানটি বহিরাগত ঠান্ডা বায়ু নিচে থেকে শোষণ করে এবং তাপ বিনিময় করার পরে উষ্ণ বায়ুটি উপরের দিকে ছেড়ে দেয়।

2. প্রোডাক্ট প্যারামিটার



2.1পণ্য প্রযুক্তির পরামিতি



পয়েন্ট	নাম	ইউনিট	প্যারামিটার
মাত্রা এবং ইনস্টলেশন	শরীরের আকার (প্রস্থ)উচ্চতাগভীরতা)	মিমি	৭৮৪*৬১৯*245
	রূপরেখা মাত্রা সহ	মিমি	/
ফ্ল্যাঞ্জ (প্রস্থ)উচ্চতাগভীরতা)	ওজন	কেজি	40
	ইনস্টলেশন পদ্ধতি		মেঝে মাউন্ট করা
	ইনস্টলেশন পদ্ধতি		বাইরের
পরিবেশ ও সুরক্ষা	কাজের পরিবেশের তাপমাত্রা	°C	-40 থেকে +55
	শব্দ	ডিবি ((এ)	65
	প্রত্যাশিত জীবনকাল	বছর	>১০
	আইপি গ্রেড		আইপি৫৫
	রেফ্রিজারেন্ট		R134a
	ROHS শংসাপত্র		হ্যাঁ
	ইনপুট ভোল্টেজ পরিসীমা		220±15%VAC/50Hz
পারফরম্যান্স	রেফ্রিজারেশন ক্ষমতা (L35/L35)	ডব্লিউ	3000
	নামমাত্র রেফ্রিজারেশন ইনপুট পাওয়ার (L35/L35)	ডব্লিউ	1280
	রেফ্রিজার্যান্টের নামমাত্র স্রোত (L35/L35)	এ	5.8
	সর্বাধিক রেফ্রিজারেশন বর্তমান	এ	8.5
	তাপ ক্ষমতা (ঐচ্ছিক)	ডব্লিউ	1000
	অভ্যন্তরীণ সঞ্চালনের বায়ুর পরিমাণ	এম৩/ঘন্টা	900

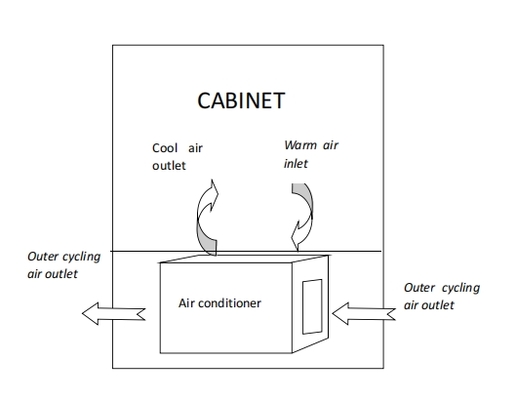

2.2ইনস্টলেশন ডায়াগ্রাম







দ্রষ্টব্যঃ ইনস্টলেশন ডায়াগ্রাম শুধুমাত্র রেফারেন্সের জন্য, নির্দিষ্ট ইনস্টলেশন স্কিম হতে হবেপ্রকৃত ব্যবহারের পরিবেশে নির্ধারিত।







3. প্রস্তুতি এবং ইনস্টলেশন



3.1. প্যাকেজ অপসারণ এবং চেকিং

1দয়া করে ইনস্টলেশন সরঞ্জাম প্রস্তুত করুন: ছুরি এবং কাঁচি, এবং সুরক্ষা গ্লাভস পরুন।

2দয়া করে প্যাকেজিং ফিল্ম এবং প্যাকিং বেল্ট সরিয়ে নিন, তারপর কার্টুনটি সরিয়ে নিন, এয়ার কন্ডিশনারটি বের করুন।

3. দয়া করে কার্টনে সংযুক্তি তালিকা এবং আনুষাঙ্গিক ব্যাগ পরীক্ষা করুন, এয়ার কন্ডিশনার মডেলটি সঠিক কিনা তা পরীক্ষা করুন।





নোটঃ



1. বাইরের প্যাকেজটি সরিয়ে নেওয়ার পরে, দয়া করে নিশ্চিত করুন যে এয়ার কন্ডিশনারটি উল্লম্বভাবে স্থাপন করা হয়েছে, এবং অনুভূমিকভাবে বা উল্টোদিকে স্থাপন করা হয়নি।

2. বাইরের প্যাকেজটি সরিয়ে নেওয়ার পরে, দয়া করে সাবধানে পরীক্ষা করুন যে এয়ার কন্ডিশনারের চেহারা ক্ষতিগ্রস্থ হয়েছে কিনা বা তেল দূষিত হয়েছে কিনা,যদি এয়ার কন্ডিশনারের চেহারাতে স্পষ্ট বিকৃতি বা তেলের দাগ থাকেদয়া করে সময়মতো নির্মাতার সাথে যোগাযোগ করুন।

3. যদি পণ্যটি অবিলম্বে ইনস্টল করার প্রয়োজন না হয় বা এটি অন্য জায়গায় পরিবহন করা দরকার, দয়া করে চেক করার পরে এয়ার কন্ডিশনারটি পুনরায় প্যাক করুন।

4প্যাকেজিং উপকরণগুলি পুনর্ব্যবহার করার পরামর্শ দেওয়া হয়।





3.2যান্ত্রিক ইনস্টলেশন

ইনস্টলেশন সরঞ্জামঃ ফিলিপস স্ক্রু ড্রাইভার

ইনস্টলেশনের ধাপঃ

1) হোলিং ডায়াগ্রাম অনুযায়ী ক্যাবিনেটে কাটা অবস্থান নির্বাচন করুন, ছায়া এলাকা অপসারণ করুন এবং ইনস্টলেশন গর্ত তৈরি করুন।

2) এয়ার কন্ডিশনার ফ্ল্যাঞ্জটি ক্যাবিনেটের দরজার কাছে রাখুন, এম 5 স্ক্রু দিয়ে কন্ডিশনারটি ক্যাবিনেটের ইনস্টলেশন পৃষ্ঠের উপর দৃ firm়ভাবে স্থির করুন।

৩) এয়ার কন্ডিশনারটি সঠিকভাবে এবং দৃঢ়ভাবে ইনস্টল করা আছে কিনা তা পরীক্ষা করুন।

নোটঃ

১) এয়ার কন্ডিশনারের ড্রেন স্লাইপটি মসৃণ কিনা তা পরীক্ষা করুন, যদি সেই ড্রেন ব্লক হয়ে থাকে।

2) আপনি মন্ত্রিসভা ইনস্টলেশন গর্ত অবস্থান নির্ধারণ করার সময়, আপনি মন্ত্রিসভা ভিতরে ইনপুট এবং আউটপুট বায়ু পোর্ট কোন উপাদান দ্বারা অবরুদ্ধ করা হয় না এড়ানো উচিত,এবং উভয় 150mm বেশী একটি অনুভূমিক দূরত্ব রাখা উচিতঅন্যথায়, এটি ফেরত বাতাসের শর্ট সার্কিট এবং দুর্বল শীতল প্রভাব ইত্যাদির দিকে পরিচালিত করতে পারে;

৩) এয়ার কন্ডিশনারটি বহন বা সরানোর সময় সতর্কতা অবলম্বন করা উচিত যাতে এটির সাথে সংঘর্ষ না হয় এবং স্ক্র্যাচ না হয়

তার পৃষ্ঠের লেপ;





3.3.বৈদ্যুতিক ইনস্টলেশন



(1)পাওয়ার ইনপুট পোর্ট



পয়েন্ট	বন্দর	সংজ্ঞা
লাইভ	এল	পাওয়ার ইনপুট ক্যাবল L
শূন্য	এন	পাওয়ার ইনপুট ক্যাবল N
পৃথিবী	পিই	পৃথিবীর রেখা





(2)এলার্ম আউটপুট এবং সংকেত ইনপুট পোর্ট



পয়েন্ট	বন্দর	সংজ্ঞা
+ RS485 যোগাযোগ ইন্টারফেস	RS485A	আরএস ৪৮৫ যোগাযোগ পোর্ট (+)
- আরএস ৪৮৫ যোগাযোগ ইন্টারফেস	RS485B	আরএস৪৮৫ যোগাযোগ পোর্ট (-)
পাবলিক অ্যালার্ম শুকনো নাক (না)	না	এটি সাধারণত খোলা থাকে যদি কোন অ্যালার্ম না থাকে
পাবলিক অ্যালার্ম শুকনো নাক (COM)	সিওএম	সাধারণ বন্দর
পাবলিক অ্যালার্ম শুকনো নাক (NC)	এন সি	এটা সাধারণত বন্ধ যদি কোন অ্যালার্ম







4.পণ্যের ফাংশন



4.1. ঠান্ডা



যখন মন্ত্রিসভা ভিতরে তাপমাত্রা রেফ্রিজারেশন প্রারম্ভিক তাপমাত্রা বেশী, এটি শুরুরেফ্রিজারেটর; যখন ক্যাবিনেটের ভিতরে তাপমাত্রা রেফ্রিজারেশন বন্ধ তাপমাত্রা কম, এটাঠান্ডা করা বন্ধ করে দেয়।



প্যারামিটার	ডিফল্ট মান	সেটিং রেঞ্জ	ইউনিট	নোট
রেফ্রিজারেশনের সূচনা তাপমাত্রা	32	[২০-৪০]	°C	রেফ্রিজারেশন স্টপ তাপমাত্রা = রেফ্রিজারেশন স্টার্ট তাপমাত্রা - রেফ্রিজারেশন রিটার্ন পার্থক্য
রেফ্রিজারেশন রিটার্ন পার্থক্য	5	[3~10]	°C







4.2গরম করা(বাছাই)



যখন ক্যাবিনেটের অভ্যন্তরের তাপমাত্রা গরম করার সূচনার তাপমাত্রার চেয়ে কম হয়, তখন এটি গরম করা শুরু করে;

যখন ক্যাবিনেটের ভেতরের তাপমাত্রা গরম করার থামার তাপমাত্রার চেয়ে বেশি হয়, তখন তা গরম করা বন্ধ হয়ে যায়।



প্যারামিটার	ডিফল্ট মান	সেটিং রেঞ্জ	ইউনিট	নোট
গরম করার সূচনা তাপমাত্রা	5	[-১০-১৫]	°C	গরম করা বন্ধ তাপমাত্রা = গরম করা শুরু তাপমাত্রা + গরম করা ফেরত পার্থক্য
গরম করার রিটার্ন পার্থক্য	10	[3~15]	°C





4.3.রিমোট মনিটর



এয়ার কন্ডিশনার একটি RS485 যোগাযোগ ইন্টারফেস আছে, MODBUS-RTU যোগাযোগ সমর্থন করেপ্রোটোকল.এয়ার কন্ডিশনার RS485 যোগাযোগ মাধ্যমে উপরের মনিটর সঙ্গে যোগাযোগঅথবা ব্যবহারকারীরা সরাসরি ডিসপ্লে স্ক্রিনটি দেখে এবংতার চলমান পরামিতি পরিবর্তন করুন।



4.4.বাহ্যিক ফ্যান নিয়ন্ত্রণ (ঐচ্ছিক)



ঐচ্ছিক প্রয়োজনীয়তা অনুযায়ী, বাহ্যিক ফ্যান (হাইড্রোজেন ডিসচার্জ / জরুরী ফ্যান)19স্বয়ংক্রিয়ভাবে সাইকেল হাইড্রোজেন স্রাব এবং জরুরী বায়ুচলাচল ফাংশন উপলব্ধি করে।

হাইড্রোজেন ডিসচার্জ ফাংশন ((ঐচ্ছিক):যখন হাইড্রোজেন স্রাব চক্র আসে, এয়ার কন্ডিশনার শুরুহাইড্রোজেন ডিসচার্জ ভ্যান, কন্ট্রোল সুইচ বন্ধ।



প্যারামিটার	ডিফল্ট মান	সেটিং রেঞ্জ	ইউনিট
চক্র	24	[০-৭২]	h
স্রাবের সময়	5	[০-১০]	মিনিট







প্যারামিটার	ডিফল্ট মান	সেটিং রেঞ্জ	ইউনিট
স্টার্ট তাপমাত্রা	45	[২৮-৫০]	°C
স্টপ তাপমাত্রা	42	[২৫-৫০]	°C







5.প্রদর্শন পর্দা



5.1. প্রদর্শন ইন্টারফেস



না।	আইকন	ফাংশন	ফাংশন ব্যাখ্যা
1	️️	রেফ্রিজারেটর চলমান	রেফ্রিজারেটর চালিত কিনা তা নির্দেশ করুন
